Přetlačné tanky – stáčecí tanky

Tanky pro přípravu piva před stáčením

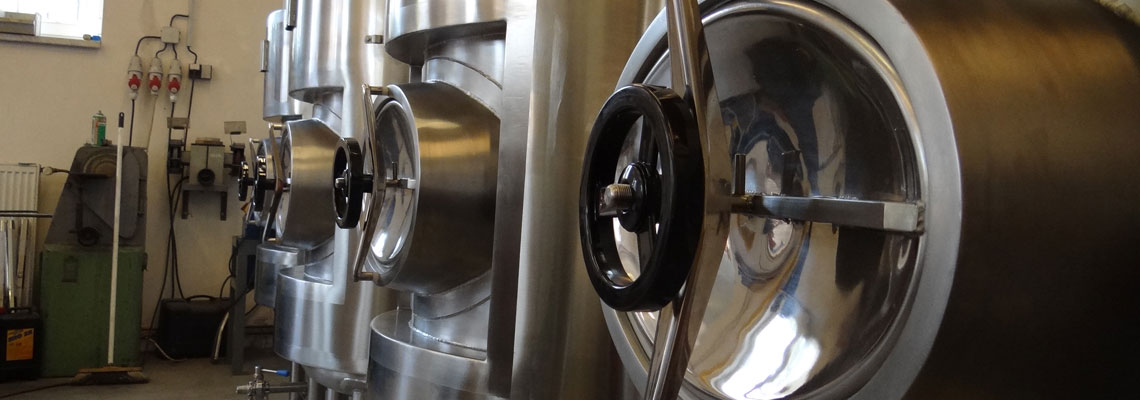

bright-beer-tanks-02

Český název : Přetlačné tanky ;  Anglický název : Bright beer tanks  ;  Ruský název : Танки для чистого пива

Přetlačné tanky , stáčecí tanky, servisní tanky – toto jsou nejobvyklejší pojmy, zahrnující stejnou třídu speciálních tlakových nádob, určených pro přípravu piva před jeho stáčením do kegů, lahví nebo jiných obalů.   Do přetlačného tanku se přečerpává vyčiřené nasycené pivo z ležáckých tanků, případně zracích cylindricko-kónických tanků.

Přetlačný tank slouží také jako cílový tank při filtraci piva, případně při jeho pasteraci.

V případě výroby speciálních piv se v přetlačném tanku provádí také karbonizace piva (je-li tank osazený syticími svíčkami) , případně se k tanku připojí tzv. hop gun a provádí se dodatečné studené chmelení piva (při výrobě silně chmelených piv, například typu IPA).


Popis přetlačného tanku / izolovaný, vertikální, chlazený vodou nebo glykolem :

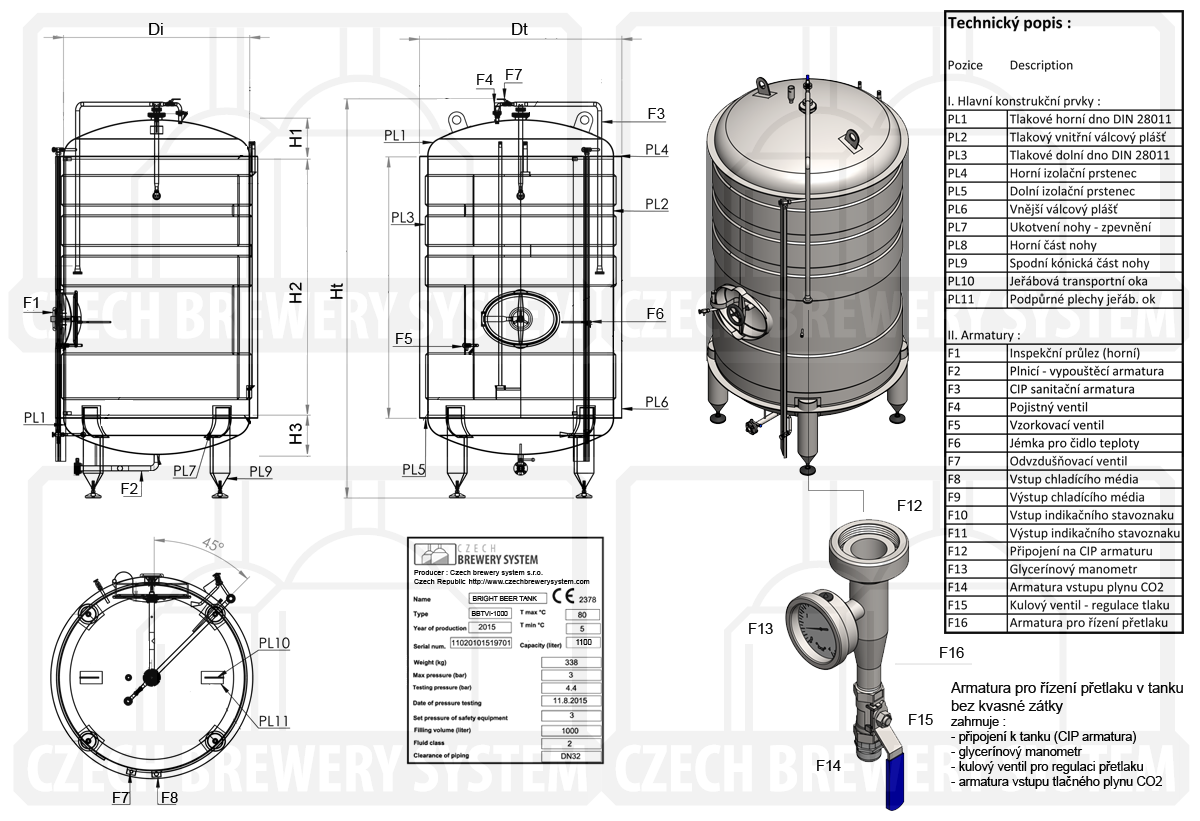

Přetlačný tank - vertikální izolovaný


Popis přetlačného tanku / neizolovaný, vertikální, chlazený vzduchem :

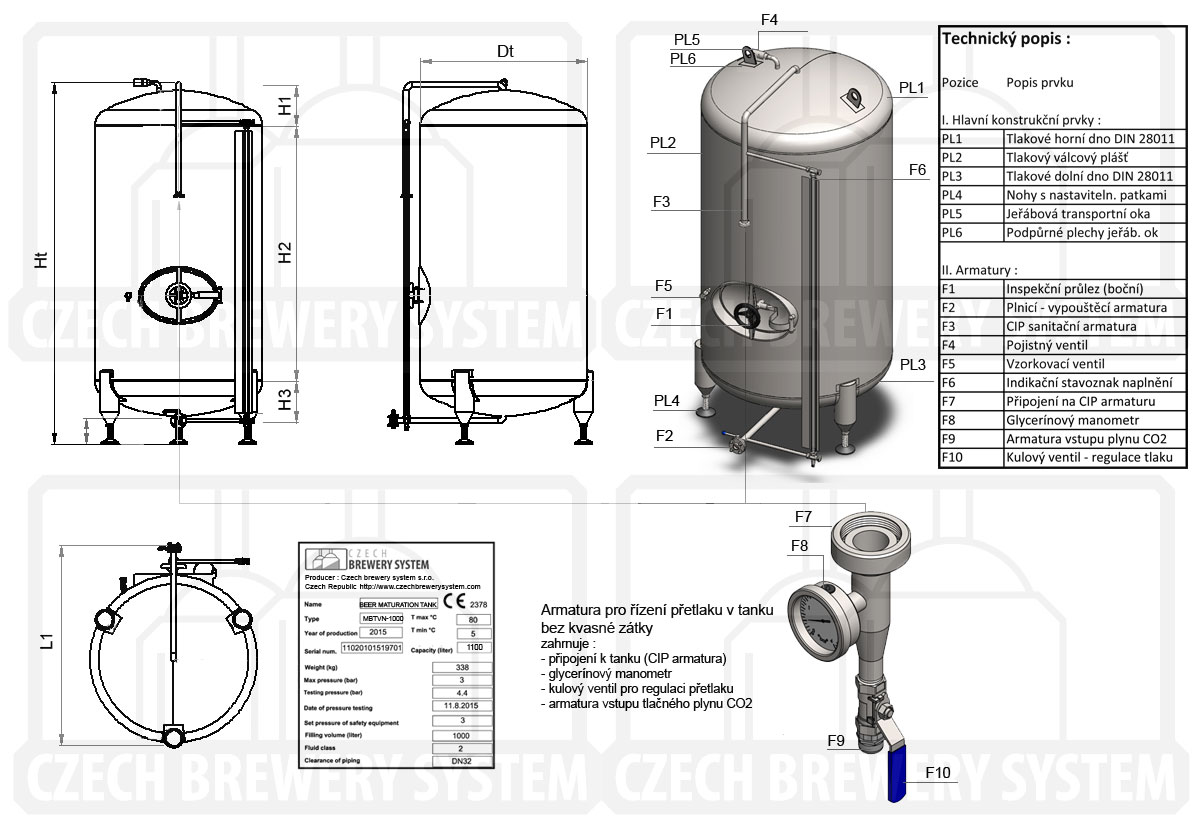

Přetlačný tank - vertikální neizolovaný


Popis přetlačného tanku / neizolovaný, vertikální, chlazený vzduchem :

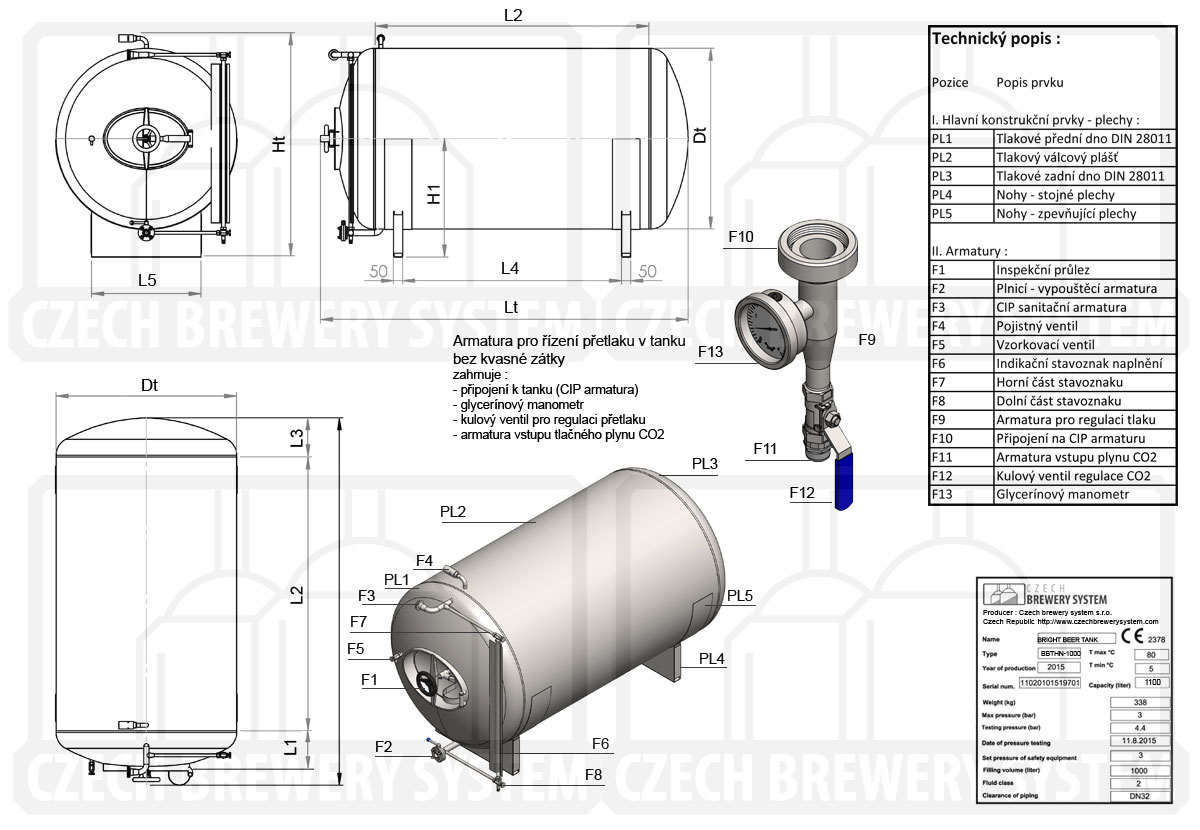

Přetlačný tank - neizolovaný horizontální - popis


Standardní výbava přetlačných tanků (Standard Tank Equipment) :

AFT1-500x500csh-500x50sampling-cock-01-500x500TEA-DVS-500x500threated-jacket-thermometer-thermosensor-500x500thermometer-analog-500x500

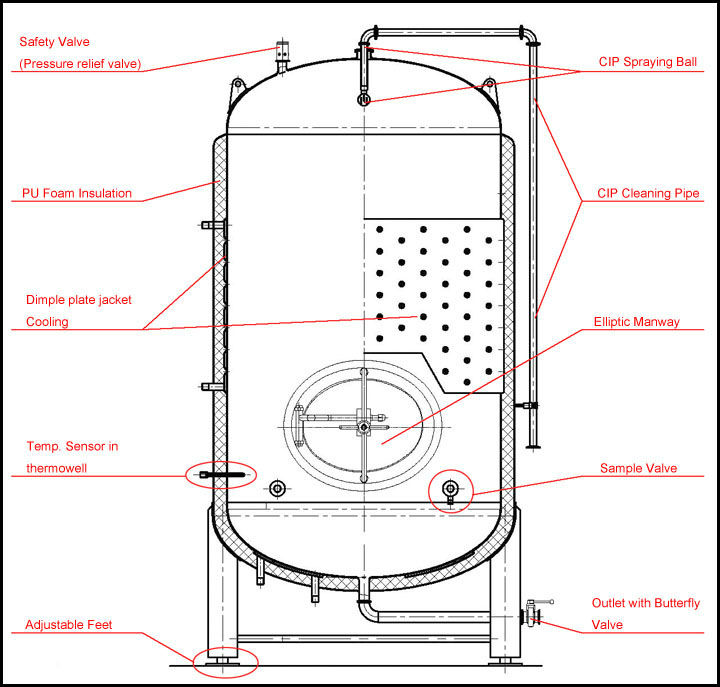

bright-beer-tank-scheme-01

  • Základní tlaková nádoba – základem tanku je tlaková nádoba klasického tvaru, tj. tvořená válcovým pláštěm, spodním a horním dnem. Nádoba je již od fáze konstrukčního návrhu, přes výpočty, výrobní postup a výsledné zkoušky vyráběná jako tlaková, a to pro tlak požadovaný zákazníkem. Nejčastěji vyrábíme přetlačné tanky pro tlak 3.0 bar, ale na žádost zákazníka dovedeme vyrobit tank až do požadovaného tlaku 8.0 bar.
  • Povinná výbava tlakové nádoby – nedílnou součástí tlakové nádoby je výrobní štítek s povinnými údaji o tanku a jeho výrobci, registrační číslo tlakové nádoby s uvedením normy, podle které byla nádoba certifikována (nejčastěji PED  97/23/EC, volitelně pak také ASME, GOST, GUM ). Certifikačním úřadem, který posuzuje a schvaluje každou tlakovou nádobou, je u námi vyrobených nádob nejčastěji TÜV SÜD Czech . S každým vyrobeným tankem dodáváme tzv. pasport tlakové nádoby, což je dokument, v němž se evidují po celou dobu životnosti tanku veškeré s tankem spojené události, kontroly, opravy apod.
  • Pojistný ventil (Safety Valve) – slouží k ochraně tanku proti přetlakování tlakem vyšším, než pro který je certifikován a dimenzován. Pojistný přetlakový ventil bývá nejčastěji kombinován s tzv. podtlakovým pojistným ventilem, který chrání tank proti zhroucení při vzniku podtlaku (například při vyčerpávání obsahu tanku čerpadlem). U větších objemů tanků jsou přetlakový ventil a podtlakový ventil samostatnými armaturami.
  • Sanitační sprcha (CIP Spraying Ball) – kulová sprcha, sloužící ke snadnému vymývání a sanitaci tanku vodou a santačními roztoky. Sprcha má obvykle účinnou všesměrovou sprchovací hlavu, která u dražších tanků bývá rotační. Přes sprchovací hlavici a její přípojnou armaturu (CIP Cleaning Pipe) se navíc provádí tlakování tanku pomocí externího zdroje tlakového oxidu uhličitého (tlakové láhve s CO2), biogonu anebo dusíku (generátor dusíku). Často se používá k vytlačování produktu z tanku sterilní vzduch v kombinaci s malým množstvím vpuštěného CO2, který vytvoří na hladině nápoje izolující vrstvu, tzv. píst.
  • Inspekční průlez (Eliptic Manway, Manhole) – speciální uzamykatelná dvířka na boku tanku anebo na jeho horním víku, která slouží k prohlídce tanku z vnitřní strany, k montáži/demontáži vnitřních armatur, k vložení dochucujících ingrediencí apod. Dvířka se otevírají dovnitř, po sklopení do vodorovné polohy je možné poté dvířka otevřít i ven. Součástí průlezu je také gumové nebo silikonové těsnění, uzavírací šrouby a speciální kloub s výklopným ramenem. Výrobce garantuje tlakovou odolnost průlezu a dvířek nejméně stejnou jakou má přetlačný tank, nebo vyšší.
  • Vypouštěcí armatura s motýlovou klapkou (Outlet with Butterfly Valve) – trubka s uzavíratelnou klapkou na konci, která slouží k vypouštění obsahu tanku. U většiny tanků plní zároveň funkci napouštěcí armatury. Na žádost zákazníka vybavujeme volitelně tank druhou armaturou pro napouštění produktu (Inlet with Butterfly Valve) – využívá se například při filtraci piva, anebo při studeném chmelení piva, kdy se pomocí externího čerpadla provádí cirkulace produktu přes připojené externí zařízení – nejčastěji pivní filtr nebo zařízení pro studené chmelení piva.
  • Vzorkovací ventil (Sample Valve) – malý kohout slouží k odběru vzorků produktu při jeho ochutnávání a laboratorních testech. Je možné jej dále vybavit spirálovitým nástavcem, který eliminuje pěnivost nápoje a zrychluje tak proces odběru vzorků.
  • Tepelné čidlo v jímce (Temperature sensor in thermowell) – trubička navařená ve spodní části tanku, do níž se zasunuje termočidlo regulačního systému, anebo jen teploměr pro vizuální měření teploty.
  • Stavitelné patky (Adjustable Feet) – šroubovací patky na spodním konci nohou slouží k přesnému ustavení tanku ve svislé nebo vodorovné poloze (díky vyspádované podlaze málokdy stojí tank na vodorovné rovině)
  • Duplikační plášť (Dimple Plate Jacket, Double Jacket, Duplicators) – u kapalinou chlazených tanků je chlazení tanku prováděno prostřednictvím teplonosné kapaliny (nejčastěji voda s glykolem), který protéká přes svojitý plášť nádoby a cirkuluje mezi ním a vodním chladičem. Teplota v tanku je pak řízená pomocí regulačního systému, který měří porovnává změřenou teplotu v tanku s teplotou požadovanou a na základě programu otevírá a zavírá ventily na vstupech duplikačního pláště. U tanků neizolovaných chlazených vzduchem není duplikační plášť výbavou tanku.
  • PU pěnová izolace (PU Foam Insulation) – tank je obvykle zaizolován polyuretanovou pěnou (volitelně jiným způsobem), která vyplňuje prostor mezi vnitřním základním tankem a vnějším pláštěm tanku. Obvykle izolujeme jen válcovou část tanku, na přání zákazníka provádíme izolaci také spodního dna anebo obou den nádoby. U tanků chlazených vzduchem není PU izolace výbavou tanku.



Volitelná výbava přetlačných tanků (Optional Tank Equipment) :

pressure-adjusting-apparat-500x500TEA-FLI-DN10-tank-500x500tse-500x500LAD-2000-ladderadjustable-cct-racking-valve-intank-01control-systems-tanks-components-manual-002-240x240

  • Indikační stavoznak (Fill Level Indicator) – hladina produktu v tanku je vizuálně indikována pomocí skleněné nebo plastové trubice, která je ve spodní a horní části propojená s vnitřním prostorem tanku. Důležitou součástí stavoznaku je propojení se sanitační armaturou. Indikační stavoznaky můžeme dodat bez stupnice, s orientační stupnicí bez kalibrace a s milimetrovou stupnicí, která je vyžadována v některých státech z důvodu povinné kalibrace (například pro Polsko).
  • Armatura pro sycení produktu (Carbonation Inlet) – při výrobě některých druhů piva s krátkou výrobní lhůtou nedochází k dostatečnému nasycení nápoje oxidem uhličitým přirozenou cestou činností zbylých kvasinek. Proto se nápoj uměle dosycuje pomocí tzv . syticí svíčky, což je speciální armatura s kamenem z pórovitého materiálu, namontovaná dovnitř tanku, přes kterou se do nápoje vpouští po dobu několika hodin drobné bublinky CO2 z tlakové láhve. Pro karbonizaci nápojů dodáváme veškeré potřebné armatury a další zařízení. Tank musí být pro montáž syticí svíčky vybavený speciální armaturou již při výrobě.
  • Armatura pro napouštění produktu (Inlet with Butterfly Valve) – využívá se například při filtraci piva, anebo při studeném chmelení piva, kdy se pomocí externího čerpadla provádí cirkulace produktu přes připojené externí zařízení – nejčastěji pivní filtr nebo zařízení pro studené chmelení piva.
  • Hradicí přístroj (Pressure Adjusting Apparatus) – speciální armatura pro plynulé nastavení přetlaku v tanku se na tank montuje v případě, kdy si zákazník přeje využívat přetlačný tank jako tzv. kombi tank, tj. tank vybavený jak pro práci s hotovým produktem, tak i pro zrání piva (jako ležácký tank).
  • Armatura pro vypouštění čistého produktu (Racking outlet with Butterfly Valve) – kromě vypouštěcí armatury na samém dně tanku můžeme tank vybavit další armaturou, umístěnou kousek nade dnem tanku, anebo zdvojenou armaturou, obsahující v sobě armatury pro vypouštění čistého produktu i celého obsahu tanku. Využívá se pro tzv. čiření produktu (odpouštění čistého nápoje nad hladinou usedlých kalů) v případě, kdy zákazník chce přetlačný tank využívat také pro dodatečné tzv. čiření produktu, tedy průběžnou separaci piva od usedlých mrtvých kvasnic.
  • Háky pro žebřík (Tank Ladder Hooks) – úchyty pro bezpečné zafixování žebříku montujeme na tanky vyšší než 2000 mm na žádost zákazníka. Součástí dodávky může být také žebřík, kompatibilní s háky.
  • Závěsná oka (Transporting Hinges) – oka pro zavěšení tanku pod zdvihací zařízení (jeřáb, vysokozdvižný vozík) ke snadnému a bezpečnému transportu tanku. Doporučujeme jako výbavu tanků od velikosti 500 litrů.
  • Míchací zařízení (Tank Stirring Equipment) – zařízení pro míchání obsahu tanku pomocí míchadla – umísťuje se na boční plášť tanku, výjimečně na horní dno tanku. Využívá se zejména při výrobě piv s dochucovacími přísadami, které je nutné v produktu důkladně rozmíchat.
  • Systém pro měření a regulace teploty (Temperature Measure and Control System) – v případě požadavku zákazníka můžeme k tanku dodat kompletní systém pro měření a regulaci teploty v tanku, případně i vodní chladič. Celý systém je snadno namontovatelný zákazníkem a k jeho montáži a uvedení do provozu není nutné oprávnění pro práci s elektrickým zařízením.



Přetlačné tanky chlazené kapalinou nebo vzduchem, s izolací nebo bez izolace

Podle požadavků zákazníka dodáváme přetlačné tanky v těchto variantách z hlediska způsobu chlazení a izolace :

1. Přetlačné tanky chlazené vzduchem, bez izolace

maturation-bright-beer-tank-horizontal-01Tyto přetlačné tanky jsou nejjednodušší konstrukce, a tedy je lze zakoupit za nejnižší možnou cenu. Jsou jednoplášťové a neobsahují duplikační chladicí kanály. Tanky je potřeba umístit do izolované chlazené místnosti nebo chlazeného boxu, kde je prostor chlazený vzduchovou chladicí jednotkou. Jejich výhodou je nízká pořizovací cena, nevýhodou nemožnost regulace teploty v každém tanku nezávisle na ostatních a nižší komfort lidské obsluhy, která pracuje v chladném a vlhkém prostředí. Spotřeba elektrické energie při prostorovém chlazení tanků je výrazně vyšší než při chlazení kapalinou. Přesto se tento typ tanků používá ve velkém množství minipivovarů, právě kvůli úspoře investičních nákladů.

2. Přetlačné tanky chlazené kapalinou, bez izolace

FMT-SLP-200H-600x600Nejčastěji používané přetlačné tanky jsou cenovým kompromisem mezi tanky chlazenými vzduchem a izolovanými tanky chlazenými kapalinou. Jsou dražší než vzduchem chlazené tanky, ale levnější než izolované tanky chlazené kapalinou.  Tanky jsou obsahují duplikační chladicí kanály, kterými protéká chladicí kapalina – voda nebo glykol, ale nemají izolaci a vnější krycí plášť. Tanky se doporučuje umístit do lehce izolované nechlazené místnosti nebo izolovaného boxu, kde nedochází k nadměrnému zahřívání tanků vzduchem. Jejich výhodou je relativně nízká pořizovací cena, nevýhodou je vyšší spotřeba energie při chlazení tanků, a také nutnost používání výkonnějšího vodního chladiče, než je tomu u izolovaných tanků.

3. Přetlačné tanky chlazené kapalinou, izolované

maturation-bright-beer-tank-vertical-02-500x500Izolované kapalinově chlazené přetlačné tanky jsou profesionálním řešením pro všechny pivovarníky, pro které jsou úspory provozních nákladů na prvním místě.  Tanky jsou obsahují duplikační chladicí kanály, kterými protéká chladicí kapalina – voda nebo glykol, navíc mají cylindrickou část (za příplatek i obě dna) izolovanou PU pěnou. Vnější plášť zakrývá izolaci a tvoří čistý design nerezového tanku. Tanky je možné umístit do neizolované místnosti, protože izolace zajišťuje jejich ochranu proti nežádoucímu úniku chladu do okolí tanku. Jejich výhodou je především nízká spotřeba energie při chlazení tanků, potřeba méně výkonného vodního chladiče, ale také komfort pro práci lidské obsluhy, která nemusí pracovat v chladném prostředí.




Přetlačné tanky vyrábíme s variabilními rozměry a orientací

Rozměry a prostorovou orientaci přetlačných tanků umíme přizpůsobit podle požadavků zákazníka. Vyrábíme přetlačné tanky vertikální a horizontální, přičemž poměr stran k průměru tanku je možné zvolit z několika variant.

1. Vertikální přetlačné tanky

zraci-tanky-vertikalni-001-292x300Vertikální orientace přetlačných tanků má řadu praktických výhod, pro které jsou tyto tanky využívané většinou pivovarů :

Efektivní sanitace celého tanku obvykle s využitím jen jediné sprchové hlavice (úspora nákladů).

Snadné manuální čištění tanků zevnitř i zvenku – uvnitř je obvyke možné se postavit, tank lze obejít ze všech stran

Malý záběr podlahové plochy, efektivní vertikální využití prostoru pivovaru.

Snadná manipulace a přístup ke všem armaturám a funkčním prvkům tanku.

Přesné sledování množství prodktu v tanku s využitím stavoznaku.

maturation-tanks-vertical-breworx-product-line

2. Horizontální přetlačné tanky

maturation-tanks-horizontal-breworx-product-linezraci-tanky-horizontalni-001-200x300Horizontální orientace tanků je vhodná prakticky jen v pivovarech, které mají nedostatečnou výšku prostoru pro umístění vertikálních přetlačných tanků.

Horizontální tanky je možné skládat do několika vrstev (baterií) a tak využít maximálně dostupnou výšku místnosti. Hlavní nevýhodou horizontálně orientovaných tanků je především špatný přístup ke skrytým stěnám tanku, kde se pak mohou hromadit nečistoty, které jsou zdrojem nežádoucích infekcí kvasinek a piva. Doporučujeme jej jen pro minipivovary s opravdu nízkou výškou stropu v pivním sklepě.
